Dachsolaranlage:
Eine Solaranlage auf dem Hausdach ist schon länger in Planung.
Es gab verschiedene Ideen und Ausbaustufen, die wieder verworfen, alles neu bewertet, dann wieder neue Ideen und letztendlich blieb folgende Planung übrig:

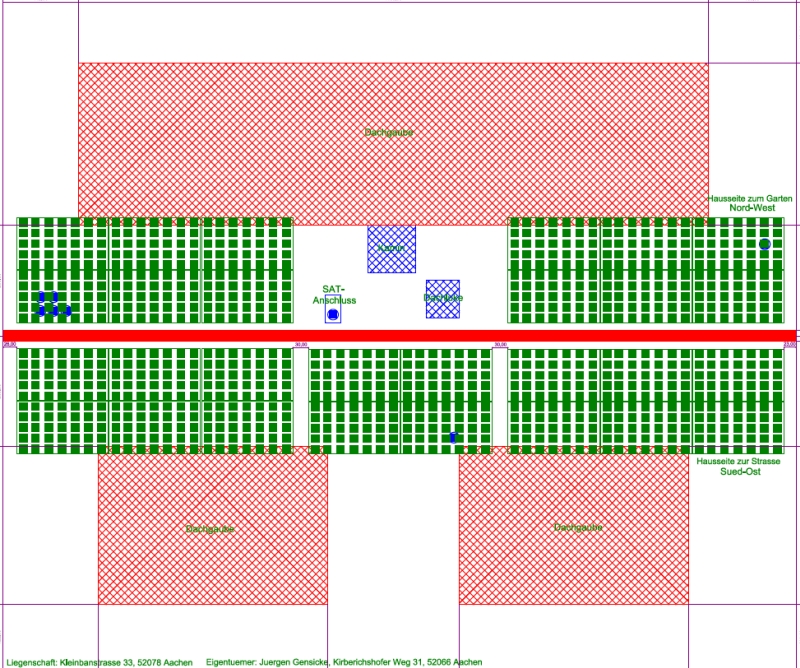

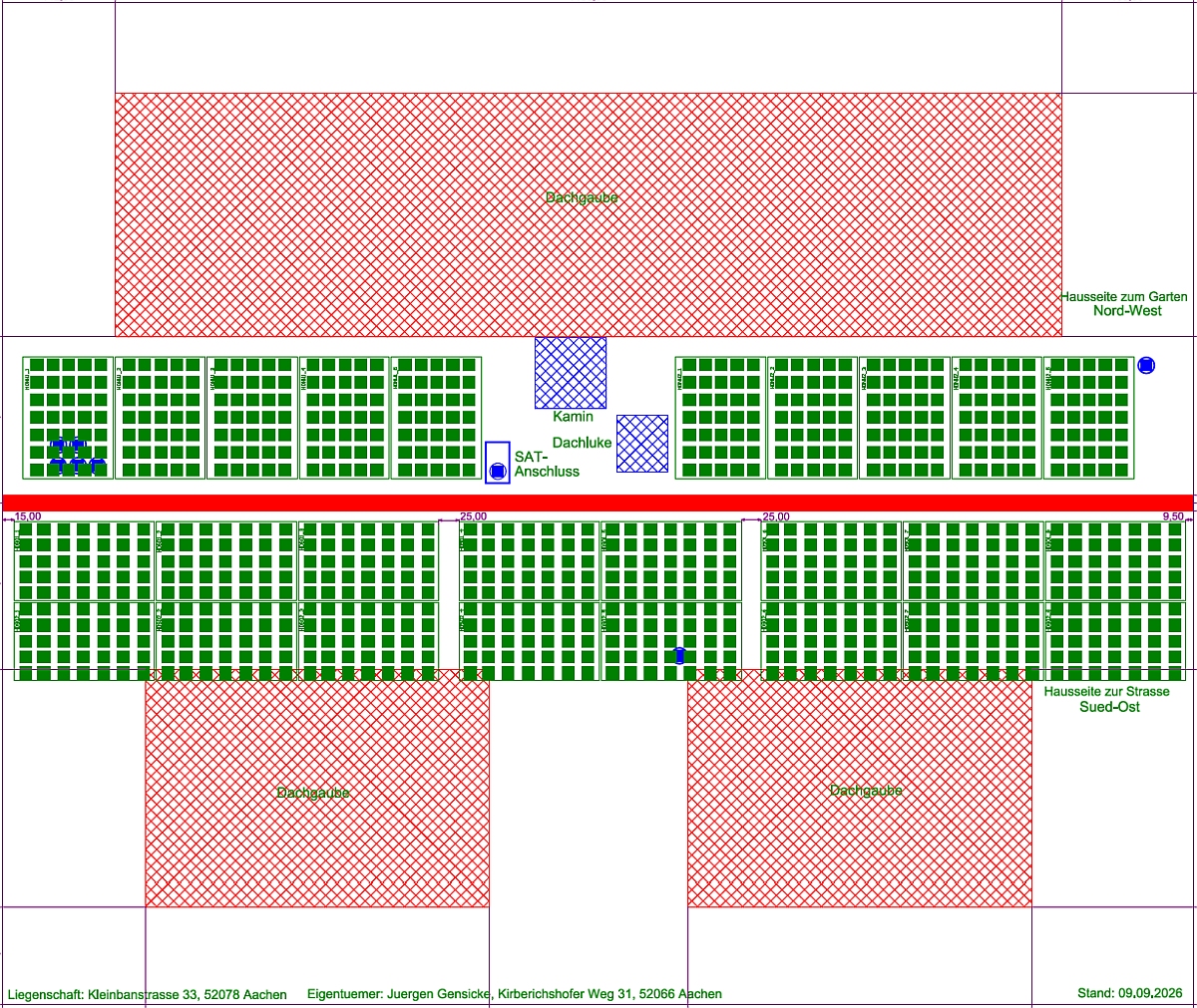

Die dort 26 Stück aufgeführten HJT PV-Module, mit jeweils ca. 450Watt, sind in vier Gruppen (auch Strings genannt) verschaltet. Die Leitungen der vier Strings werden an der Giebelwand entlang eines Regenrohres in den Keller verlegt. Dort werden sie elektrisch auf einen sogenannten Generatoranschlusskasten (GAK) zur Absicherung gegen zu hohe Spannungen verschaltet.
Die vier neuen Strings stehen zusätzlich zu dem String von dem Garagendach erst einmal zur Warmwasserbereitung zur Verfügung.
- Hausdach Süd-Ost 1: 8 * 450 Watt = 3600 Watt
- Hausdach Süd-Ost 2: 8 * 450 Watt = 3600 Watt
- Garagendach Süd: 6 * 430 Watt = 2580 Watt
- Hausdach Nord-West 1: 5 * 450 Watt = 2250 Watt
- Hausdach Nord-West 2: 5 * 450 Watt = 2250 Watt
- Gesamte Solarleistung: 14280 Watt
Die Stringverschaltung im Pufferspeicher (zur Warmwassererzeugung) habe ich im Moment (September 2026) wie folgt vorgenommen:
| ganz oben | my PV ELWA | Hausdachsolar Nord-West 1 und Nord-West 2 in Parallelschaltung |
| oben | TA EHS-R 3kW (PWM gesteuerter Heizstab) | im Moment keine Nutzung |
| mitte | myPV Heizstab 3kW (universal Heizstab) | im Moment keine Nutzung |
| unten | my PV ELWA | Hausdachsolar Süd-Ost 1 |
| ganz unten | my PV ELWA | Garagendachsolar Süden |
Die PV-Systeme der Dachsolaranlage als auch die vom Garagendach, sind so ausgelegt, diese später auch anders verwenden zu können.
Dazu muss erst die aktuelle Wirtschaftsministerin Reiche des Amtes verwiesen werden und durch jemanden ersetzt, der wirklich die Energiewende voran treiben will.
Die Realisierung entsprechend obiger Skizze startete mit Verzögerung am Montag 7. September 2026 durch die Firma Nu-Power Energie & Metalle GmbH.
Die notwendige Messtechnik (DC-Messbox) ist fertig und installiert.
Die PV-Leitungen von den GAKs zu den DC-Trennschalter und der DC-Messtechnik sind verlegt, um an die Heizstäbe angeschlossen werden zu können.
Die Erdleitung von den GAKs zum zentralen Erdungspunkt ist ebenfalls verlegt.

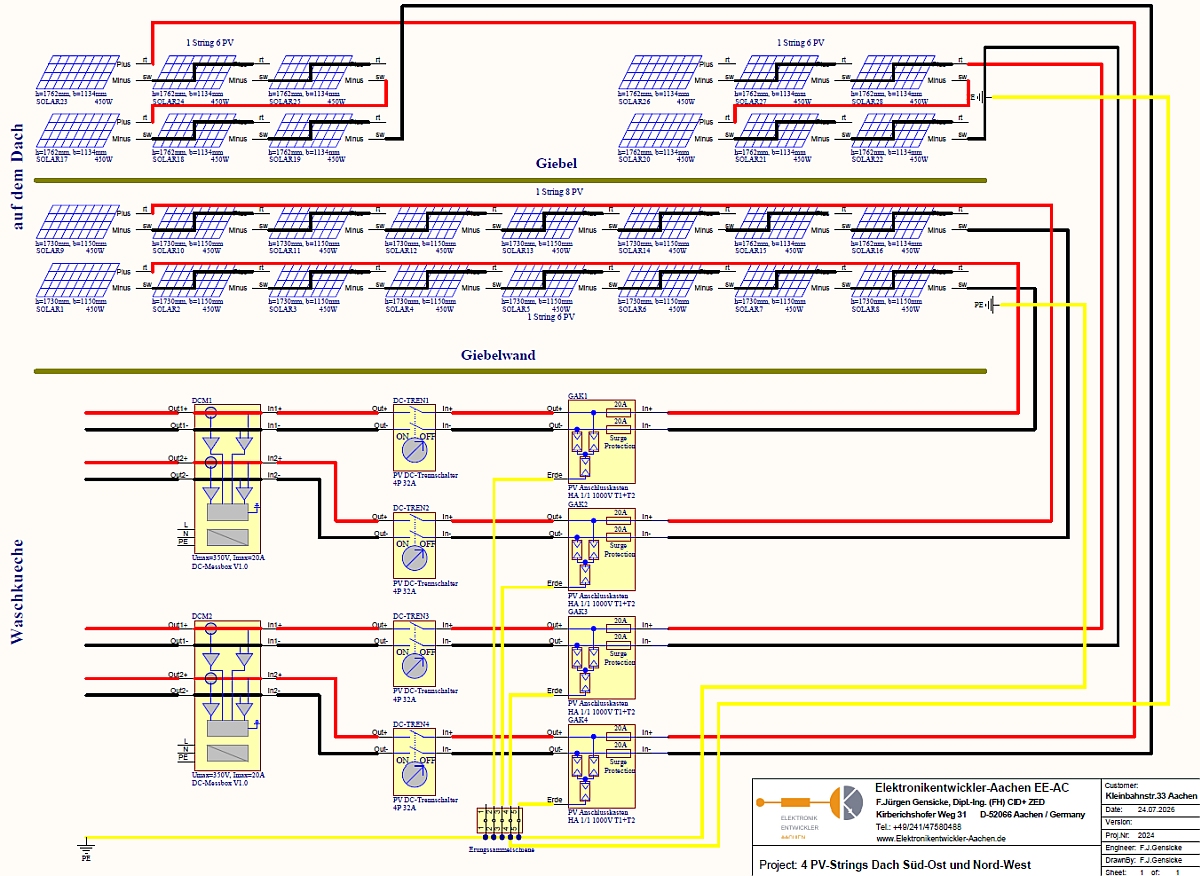

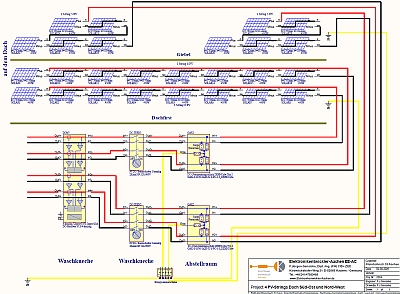

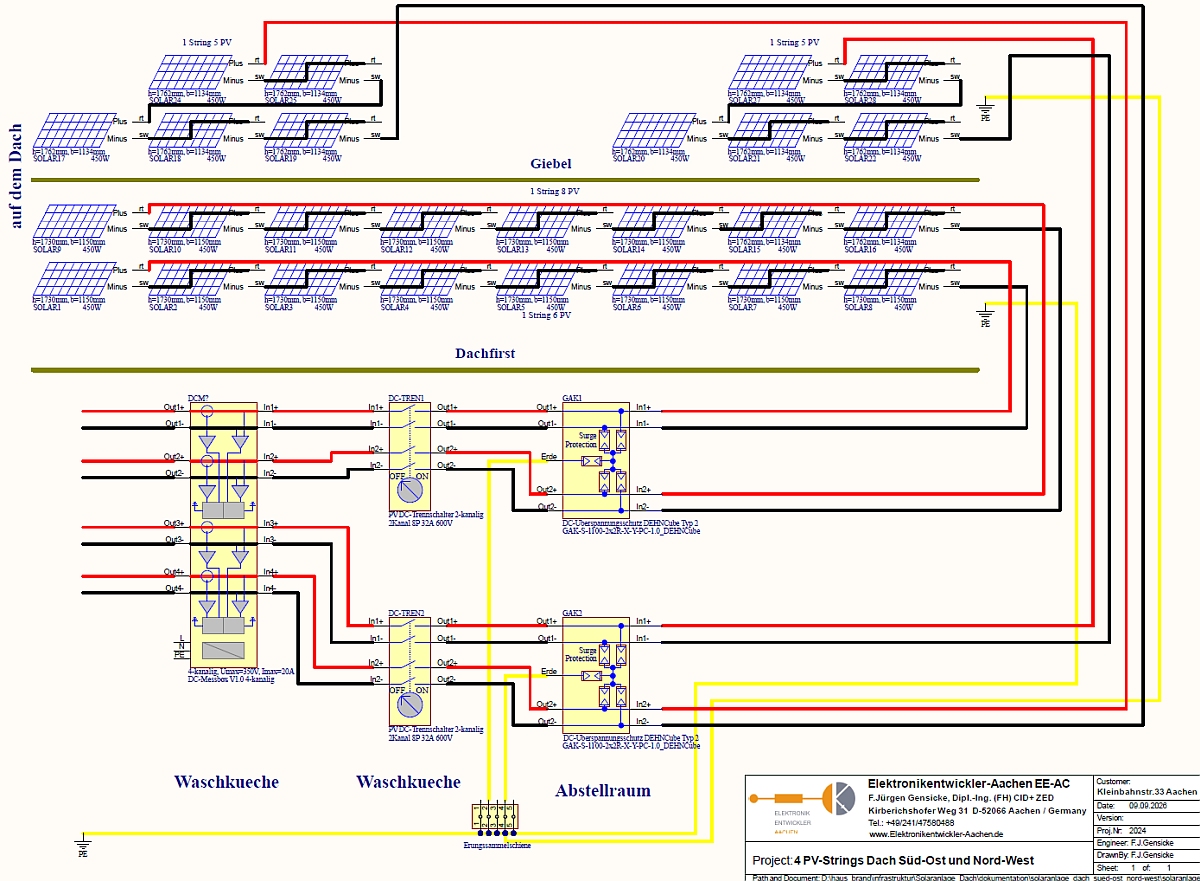

Folgende Skizze zeigt die elektrische Anordung und Verdrahtung der Solaranlage:
Am 11. September 2026 wurde ein ersten Teil (2 Strings) in Betreib genommen.
